Prófessor Zhijia Hu frá eðlisfræði- og ljóseðlisfræðideild háskólans í Anhui, lykilrannsóknarstofu í upplýsingaöflun og eftirliti með ljós rafeindatækni í menntamálaráðuneytinu og rannsóknarstofu Anhui héraðsins um upplýsingaefni og greindarskynjun, hefur gert ýmsar framfarir á sviði vökva. kristal leysir, og hefur birt fjórar greinar í virtum ljósfræðitímaritum, sem allar eru fyrsta eining Anhui háskólans. Hvað varðar rafsviðsmótun á fljótandi kristal bandgapi leysir, áttaði liðið sig á 160 nm ({1}} nm) bandgap leysisbylgjulengdarmótun með því að keyra hreyfingu fljótandi kristal bandgapsins í gegnum DC spennu. Flúrljómunarróf (550-750 nm) leysilitarefnisins PM597 var notað allt að 80%. Margfalt línulegt aðhvarfslíkan var notað til að skýra innra sambandið milli styrkleika leysisins sem leysirinn gefur frá sér og þéttleika ljóseindaástanda, flúrljómunar skammtaafraksturs og innri dreifingar, sem veitir fræðilegan stuðning við hönnun fljótandi kristal leysigeisla. Rannsóknarniðurstöðurnar hafa verið birtar í hinu opinbera tímariti "Efficient Fluorescence Utilization and Photon Density of States-Driven Design of Liquid Crystal Lasers". "Rannsóknarniðurstöðurnar voru birtar í hinu opinbera journal of optics, Laser & Photonics Reviews (DOI: 10.1002/lpor.202301122; fyrsti höfundurinn er Guangyin Qu, doktorsnemi). Hvað varðar hitastillta leysibylgjulengd, áttaði teymið sig á hitastilltur F?rster ómun orkuflutningsleysir í chiral fljótandi kristöllum. Með því að breyta hitadrifinni tilfærslu fljótandi kristals bandbilsins er leysibylgjulengdinni stöðugt breytt úr 560 nm (gult) í 700 nm (rautt), og leysir styrkleiki er aukinn um meira en 200 sinnum með því að nýta staðbundin yfirborðsplasmon resonance áhrif gull nanorods. Rannsóknarniðurstöðurnar voru birtar sem "Efficient and tunable liquid crystal random laser based on plasmonic-enhanced FRET" í APL Photonics (DOI: 10.1063/ 5.0134978; fyrsti höfundur er Dr. Qu Guangyin).

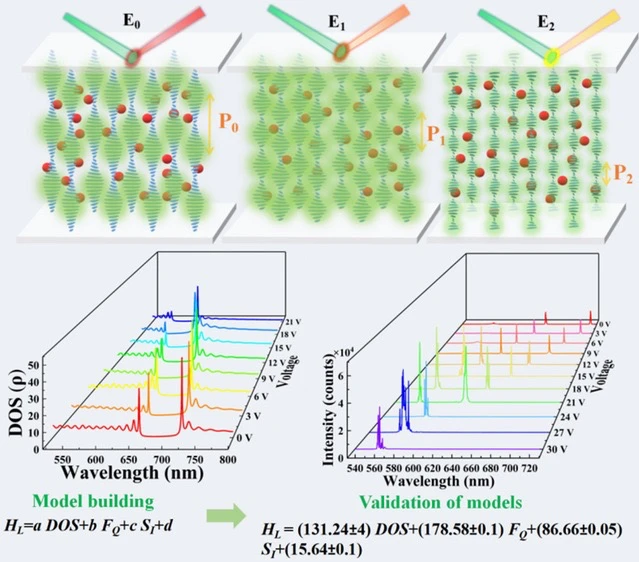

Mynd 1: Skýringarmynd af fljótandi kristal leysir, eftirlíking af ljóseindaþéttleika fljótandi kristals og leysiróf undir mismunandi rafsviðum.
Mynd 2. Skýringarmynd af leysi- og sendingarróf leysibúnaðarins við mismunandi hitastig.
